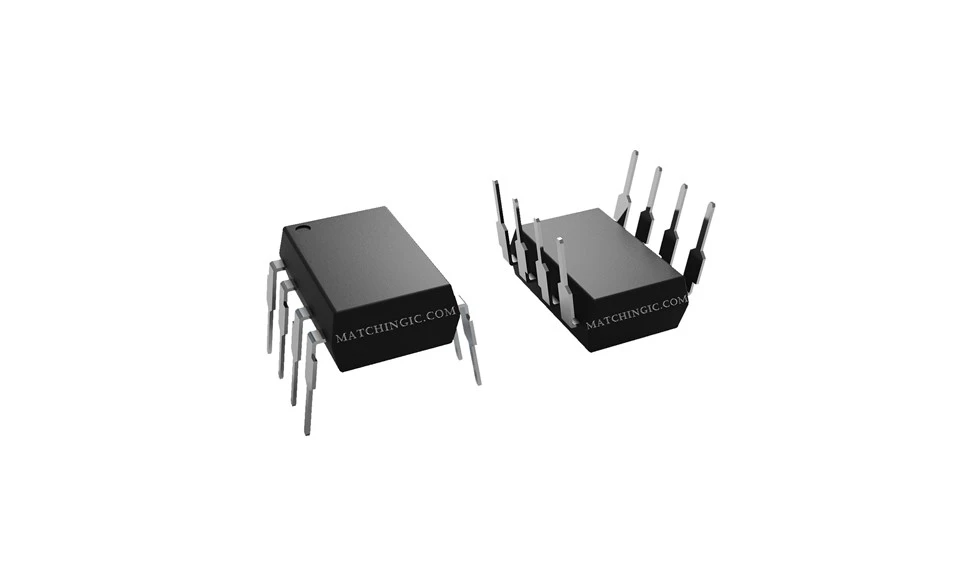

EL2530

OPTOISO 5KV 2CH TRANS THRU-HOLE

Odeslat dotaz

Popis

Technické parametry

Související produkty:

Mfr Part	EL2530
Popis	OPTOČLEN, FOTOTRANSISTOR OUT
Sklad	80000
Stav produktu	Aktivní
Napětí – izolace	5000 Vrms
Aktuální převodní poměr (min)	7 % @ 16 mA
Aktuální převodní poměr (max.)	50 % @ 16 mA
Čas zapnutí/vypnutí (typ)	350 ns, 300 ns
Typ vstupu	DC
Typ výstupu	1 MB tranzistoru
Napětí – výstup (max.)	20V
Proud - Výstup / Kanál	8 mA
Napětí – vpřed (Vf) (typ)	1.45V
Proud – DC Forward (If) (Max)	25 mA
Provozní teplota	-40-C ~ 100-C
Balíček / pouzdro	DIP8 (7,62 mm)
Balík	Trubice

Aplikaces:

• Linkové přijímače

• Telekomunikační zařízení

• Izolace výkonových tranzistorů v motorových pohonech

• Náhrada za nízkorychlostní fototranzistorové foto spojky

• Zpětná vazba u spínaných napájecích zdrojů

• Domácí spotřebiče

• Vysokorychlostní logická izolace země

Obecný popis:

Každé dvoukanálové zařízení EL2530 a EL2531 sestává z infračervené emitující diody, opticky spojené s vysokorychlostním tranzistorem fotodetektoru. Oddělené připojení pro předpětí fotodiody a výstupní tranzistorový kolektor zvyšují rychlost o několik řádů oproti běžným fototranzistorovým vazebním členům snížením kapacity báze-kolektor vstupního tranzistoru.

Zařízení jsou zabalena v 8-pinovém DIP balíčku a jsou k dispozici v širokém rozteči a SMD.
