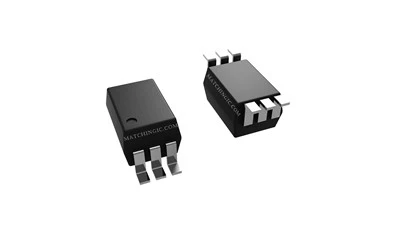

TLP2768(TP,F) OPTOIZOLATOR SO6
Popis
Technické parametry
Související produkty:
|
Mfr díl |
TLP2768 |
TLP2768(TP,F) |
|
Sklad |
40000 |
40000 |
|
Stav produktu |
Aktivní |
Aktivní |
|
Počet kanálů |
1 |
1 |
|
Napětí – izolace |
5000 Vrms |
5000 Vrms |
|
Přechodná imunita v běžném režimu (min) |
20 kV/μs |
20 kV/μs |
|
Typ vstupu |
Stejnosměrný proud |
Stejnosměrný proud |
|
Typ výstupu |
Otevřený kolektor, Schottky |
Otevřený kolektor, Schottky |
|
Proud - Výstup / Kanál |
25 mA |
25 mA |
|
Rychlost přenosu dat |
20 MBd |
20 MBd |
|
Zpoždění propagace tpLH / tpHL (Max) |
60 ns, 60 ns |
60 ns, 60 ns |
|
Napětí – vpřed (Vf) (typ) |
1.55V |
1.55V |
|
Proud – DC Forward (If) (Max) |
25 mA |
25 mA |
|
Napětí - Napájení |
2.7V ~ 5.5V |
2.7V ~ 5.5V |
|
Provozní teplota |
-40 stupeň ~ 125 stupňů |
-40 stupeň ~ 125 stupňů |
|
Balíček / pouzdro |
SDIP6 (6,8 x 1,27) |
SDIP6 (6,8 x 1,27) |
|
Balík |
Páska a cívka (TR) |
Páska a cívka (TR) |
Aplikaces:
• Továrna Automatizace (FA)
• Plazmové zobrazovací panely (PDP)
• Měřicí přístroje
Obecný popis:
TLP2768 se skládá z vysoce výkonné světelné diody GaA ℓAs spojené s integrovanými vysokorychlostními fotodetektory s vysokým ziskem. TLP2768 zaručuje provoz až do 125 stupňů a na napájení od 2,7 V do 5,5 V. Je umístěn v pouzdru SDIP6. TLP2768 má vnitřní Faradayův štít, který poskytuje zaručenou odolnost proti přechodovým jevům v běžném režimu ±20 kV/µs.
