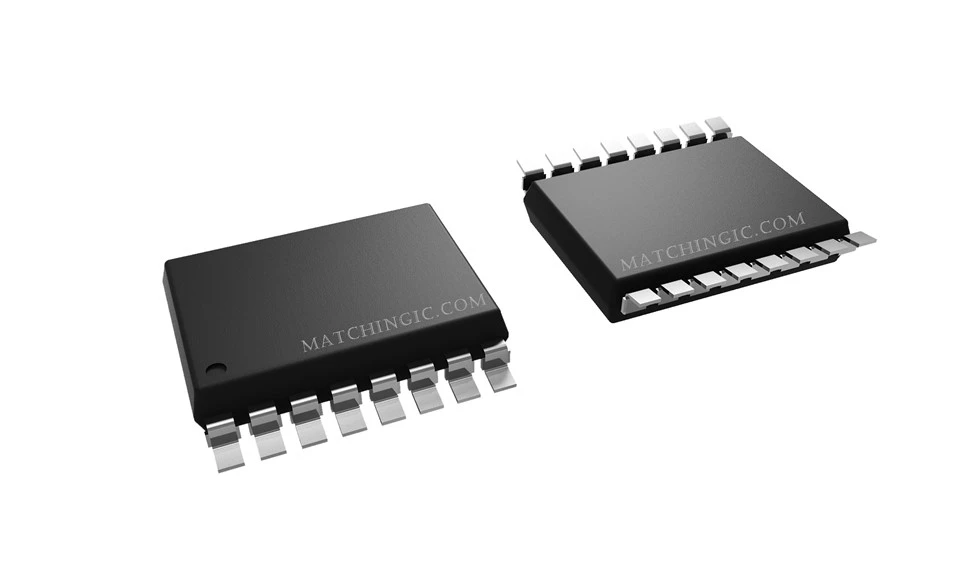

FOD8318R2
Popis
Technické parametry
Optocoupler Gate Driver FOD8318R2 je špičkové řešení v oblasti výkonové elektroniky, které nabízí výjimečný výkon a ochranné funkce. S minimálním omezením společného režimu 35 kV/s a schopností špičkového výstupního proudu 2,5 A zajišťuje stabilitu a spolehlivost v prostředí s vysokou hlučností a umožňuje přesnost IGBT. Začlenění opticky izolované zpětné vazby detekce poruch, aktivní Millerova svorka a „měkké“ vypínání IGBT zvyšuje spolehlivost a efektivitu systému. Vestavěné ochranné funkce, jako je detekce desaturace a UVLO, přispívají k dlouhé životnosti součástí. Široký rozsah napájecího napětí, výstup rail-to-rail a vysokorychlostní provoz z něj činí všestrannou a nepostradatelnou volbu pro různé aplikace, poskytující snadnou integraci se vstupy kompatibilními s CMOS/TTL. Stručně řečeno, FOD8318R2 je komplexní a vysoce výkonné řešení pro řízení IGBT, splňující požadavky na přesnost, spolehlivost a efektivitu v různých provozních podmínkách.
Související produkty:
|
Mfr Part |
FOD8318 |
FOD8318R2 |
FOD8318R2V |
FOD8318V |
|
Popis |
OPTOISO IGBT MOSFET OVLADAČ |
OPTOISO IGBT MOSFET OVLADAČ |
OPTOISO IGBT MOSFET OVLADAČ |
OPTOISO IGBT MOSFET OVLADAČ |
|
Skladem |
50000 |
50000 |
50000 |
50000 |
|
Stav produktu |
Aktivní |
Aktivní |
Aktivní |
Aktivní |
|
Technika |
Optická spojka |
Optická spojka |
Optická spojka |
Optická spojka |
|
Počet kanálů |
1 |
1 |
1 |
1 |
|
Napětí – izolace |
4243 Vrms |
4243 Vrms |
4243 Vrms |
4243 Vrms |
|
Přechodná imunita v běžném režimu (min) |
35 kV/us |
35 kV/us |
35 kV/us |
35 kV/us |
|
Zpoždění propagace tpLH / tpHL (Max) |
500 ns, 500 ns |
500 ns, 500 ns |
500 ns, 500 ns |
500 ns, 500 ns |
|
Zkreslení šířky pulzu (Max) |
300 ns |
300 ns |
300 ns |
300 ns |
|
Proud - Output High, Low |
2.5A, 2.5A |
2.5A, 2.5A |
2.5A, 2.5A |
2.5A, 2.5A |
|
Proud - Špičkový výstup |
2.5A |
2.5A |
2.5A |
2.5A |
|
Napětí – vpřed (Vf) (typ) |
1.4V |
1.4V |
1.4V |
1.4V |
|
Proud – DC Forward (If) (Max) |
25 mA |
25 mA |
25 mA |
25 mA |
|
Napětí - Výstupní napájení |
15V ~ 30V |
15V ~ 30V |
15V ~ 30V |
15V ~ 30V |
|
Provozní teplota |
-40-C ~ 100-C |
-40-C ~ 100-C |
-40-C ~ 100-C |
-40-C ~ 100-C |
|
Balíček / pouzdro |
WSOP16 (7,5x1,27) |
WSOP16 (7,5x1,27) |
WSOP16 (7,5x1,27) |
WSOP16 (7,5x1,27) |
|
Balík |
Páska a cívka (TR) |
Páska a cívka (TR) |
Páska a cívka (TR) |
Páska a cívka (TR) |
Aplikace:
• Průmyslový invertor
• Indukční ohřev
• Izolovaný IGBT disk
Popis:
FOD8318 je pokročilý 2,5A výstupní proudový IGBT optočlen měniče schopný řídit většinu 1200 V / 150 A IGBT. Je ideální pro rychlé spínání výkonových IGBT a MOSFET používaných v aplikacích měničů řízení motorů a vysoce výkonných energetických systémech. Skládá se z integrovaného hradlového optočlenu s nízkým RDS(ON) CMOS tranzistory pro řízení IGBT z kolejnice na kolej a integrované vysokorychlostní izolované zpětné vazby pro snímání poruch. FOD8318 má aktivní funkci Millerovy svorky pro vypnutí IGBT během situace s vysokým dv/dt bez potřeby záporného napájecího napětí. Nabízí kritické ochranné funkce nezbytné pro prevenci poruchových stavů, které vedou k destruktivnímu tepelnému úniku IGBT. Využívá patentovanou technologii koplanárního balení OPTOPLANAR® společnosti onsemi a optimalizovaný design IC pro dosažení vysoké odolnosti proti šumu, charakterizované vysokými specifikacemi potlačení společného režimu a potlačení napájení. Zařízení je umístěno v kompaktním 16kolíkovém plastovém obalu s malým obrysem, který splňuje požadavky na povrchovou cestu a světlost 8 mm.
