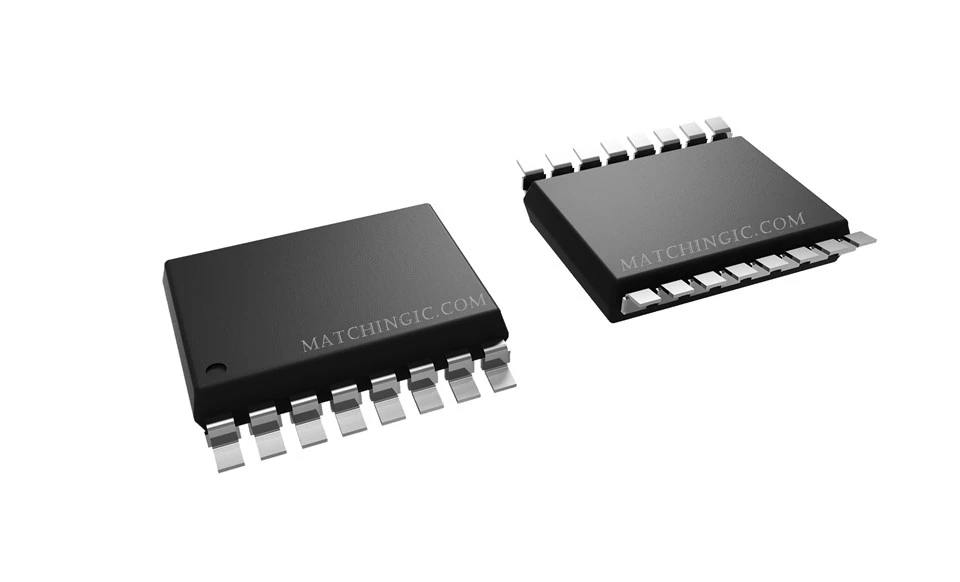

ADUM5404CRWZ-RL

Související produkty: APLIKACE: · Transceivery RS-232/RS-422/RS-485 · Izolace průmyslové sběrnice · Předpětí napájecího zdroje a pohony brány · Oddělená rozhraní senzorů · Průmyslové PLC OBECNĚ POPIS: ADuM5401/ADuM5402/ADuM5403/ADuM5404 1 jsou...

Odeslat dotaz

Popis

Technické parametry

Související produkty:

Mfr Part	ADUM5404CRWZ	ADUM5404CRWZ-RL
Popis	Digitální izolátor	Digitální izolátor
Skladem	30000	30000
Stav produktu	Aktivní	Aktivní
Technika	Kapacitní spojka	Kapacitní spojka
Typ	Obecný účel	Obecný účel
Napěťová izolace	2,5 kVrms	2,5 kVrms
Rychlost přenosu dat	25 Mbps	25 Mbps
Izolované napájení	Ne	Ne
Počet kanálů	4	4
Vstupy – strana 1/strana 2	0/4	0/4
Typ kanálu	Jednosměrný	Jednosměrný
Přechodná imunita v běžném režimu (min)	25 kV/µs	25 kV/µs
Zpoždění propagace tpLH & tpHL (Max)	60 ns, 60 ns	60 ns, 60 ns
Zkreslení šířky pulzu (Max)	6ns	6ns
Čas vzestupu / pádu (typ)	2,5 ns, 2,5 ns	2,5 ns, 2,5 ns
Napětí - Napájení	3 V ~ 5.5 V	3 V ~ 5.5 V
Provozní teplota	-40 stupně ~ 105 stupňů	-40 stupně ~ 105 stupňů
Balíček / pouzdro	WSOP16(7,5x1,27)10,5	WSOP16(7,5x1,27)10,5
Balík	Páska a cívka (TR)	Páska a cívka (TR)

APLIKACE:

· RS-232/RS-422/RS-485 transceivery

· Izolace průmyslové sběrnice

·Předpětí spouštění napájení a pohony brány

· Izolovaná rozhraní senzorů

·Průmyslové PLC

OBECNÝ POPIS:

ADuM5401/ADuM5402/ADuM5403/ADuM5404¹jsou čtyřkanálové digitální izolátory s isoPower®, integrovaným izolovaným dcto-dc převodníkem. Převodník stejnosměrného proudu na stejnosměrný proud, založený na technologii Analog Devices, Inc., iCoupler®, poskytuje až 500 mW regulovaného izolovaného výkonu při 5,0 V nebo 3,3 V z 5,0 V nebo na 3,3 V ze zdroje 3,3 V na úrovních výkonu uvedených v Tabulce 1. Tato zařízení eliminují potřebu samostatného izolovaného stejnosměrného na stejnosměrný měnič v izolovaných provedeních s nízkým výkonem. Technologie čipového měřítka iCoupler se používá k izolaci logických signálů a pro napájecí a zpětnovazební cesty v převodníku stejnosměrného proudu na stejnosměrný proud. Výsledkem je malý tvarový faktor, totální izolační řešení.

Izolátory ADuM5401/ADuM5402/ADuM5403/ADuM5404 poskytují čtyři nezávislé oddělovací kanály v různých konfiguracích kanálů a přenosových rychlostech (další informace viz Objednací příručka).

isoPower využívá vysokofrekvenční spínací prvky k přenosu energie přes svůj transformátor. Zvláštní pozornost je třeba věnovat uspořádání desky s plošnými spoji (PCB), aby byly splněny emisní normy. Doporučení pro rozložení desky naleznete v poznámce k aplikaci AN-0971.
