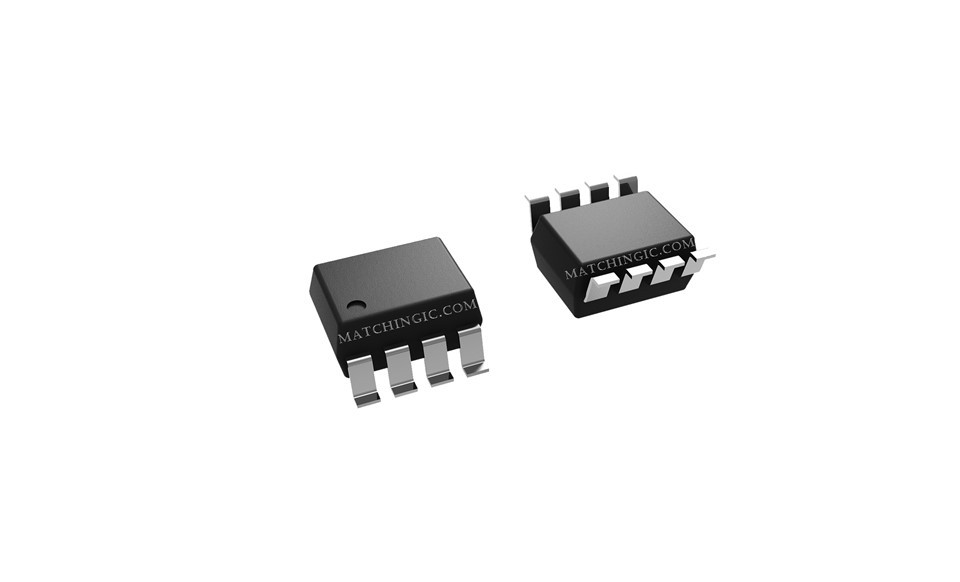

ADUM226N0BRIZ-RL

· Univerzální vícekanálová izolace

· Izolace průmyslové sběrnice

·Automobilové systémy


ADuM220N/ADuM221N/ADuM225N/ADuM226N1 jsou dvoukanálové digitální izolátory založené na technologii Analog Devices, Inc., iCoupler®. Kombinací vysokorychlostních, komplementárních metal-oxidových polovodičů (CMOS) a technologie monolitického vzduchového jádra, tyto izolační komponenty poskytují vynikající výkonnostní charakteristiky lepší než alternativy, jako jsou optočleny a další integrované vazební členy. Maximální zpoždění šíření je 13 ns s pulzním šířkovým zkreslením (PWD) menším než 3 ns při 5V provozu. Přizpůsobení kanálů je těsné, maximálně 3,0 ns.

Datové kanály ADuM220N/ADuM221N/ADuM225N/ADuM226N jsou nezávislé a jsou k dispozici v různých konfiguracích s jmenovitým jmenovitým napětím 5.{11}} kV rms (viz Průvodce objednáním). Zařízení pracují s napájecím napětím na obou stranách v rozsahu od 1,8 V do 5 V, což zajišťuje kompatibilitu se systémy s nižším napětím a také umožňuje funkci přenosu napětí přes izolační bariéru. Na rozdíl od jiných alternativ optočlenů je stejnosměrná správnost zajištěna při absenci vstupních logických přechodů. K dispozici jsou dvě různé možnosti zabezpečení proti selhání, ve kterých výstupy přejdou do předem určeného stavu, když není použito vstupní napájení nebo jsou vstupy deaktivovány. ADuM220N0 je pinově kompatibilní s balíčkem ADuM2210 RW{13}}. ADuM220N1 je pinově kompatibilní s balíčkem ADuM2200 RW-16. ADuM221N0 je pinově kompatibilní s balíčkem ADuM2211 RW-16. ADuM221N1 je pinově kompatibilní s balíčkem ADuM2201 RW-16.
