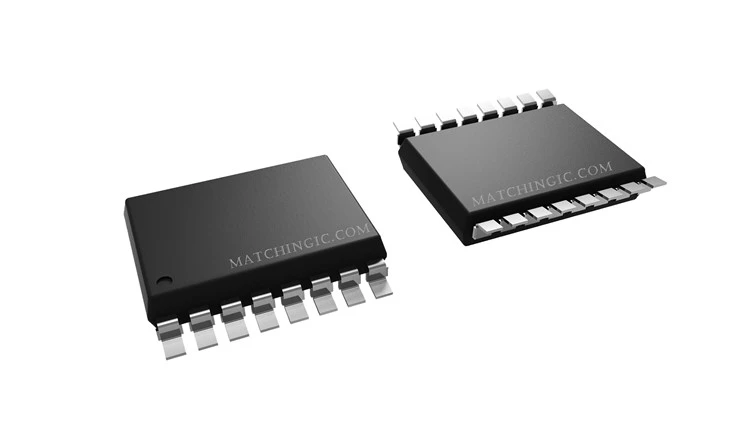

ADUM1300ARW-RL

Izolátor ADUM1300ARW-RL poskytuje tři samostatné izolované kanály s více kanálovými konfiguracemi a přenosovými rychlostmi. Přijetí napájecího napětí v rozsahu 2,7 V až 5,5 V na obou stranách poskytuje kompatibilitu se systémy s nižším napětím a umožňuje přenos napětí přes izolační bariéru.

Odeslat dotaz

Popis

Technické parametry

The ADUM1300ARW-RL is a state-of-the-art digital isolator that enables secure bidirectional communication between circuits with different voltage levels (3V and 5V). Operating at temperatures up to 125°C, it offers a high data rate of up to 90 Mbps, precise timing, minimal distortion, and excellent immunity to common-mode transients (>25 kV/μs). Zabalený v kompaktním 16-olověném širokém pouzdru SOIC je ideální volbou pro aplikace vyžadující robustní a spolehlivou digitální izolaci.

product-1264-965

Související produkty:

Mfr díl	ADuM1300ARW	ADUM1300ARW-RL	ADUM1300ARWZ	ADUM1300ARWZ-RL	ADUM1300BRW	ADUM1300BRWZ	ADUM1300BRWZ-RL	ADUM1300CRW	ADUM1300CRW-RL	ADUM1300CRWZ	ADUM1300CRWZ-RL
Popis	Digitální izolátor	Digitální izolátor	Digitální izolátor	Digitální izolátor	Digitální izolátor	Digitální izolátor	Digitální izolátor	Digitální izolátor	Digitální izolátor	Digitální izolátor	Digitální izolátor
Skladem	30000	30000	30000	30000	30000	30000	30000	30000	30000	30000	30000
Stav produktu	Aktivní	Aktivní	Aktivní	Aktivní	Aktivní	Aktivní	Aktivní	Aktivní	Aktivní	Aktivní	Aktivní
Technika	Kapacitní spojka	Kapacitní spojka	Kapacitní spojka	Kapacitní spojka	Kapacitní spojka	Kapacitní spojka	Kapacitní spojka	Kapacitní spojka	Kapacitní spojka	Kapacitní spojka	Kapacitní spojka
Typ	Obecný účel	Obecný účel	Obecný účel	Obecný účel	Obecný účel	Obecný účel	Obecný účel	Obecný účel	Obecný účel	Obecný účel	Obecný účel
Napěťová izolace	2500 Vrms	2,5 kVrms	2,5 kVrms	2,5 kVrms	2500 Vrms	2,5 kVrms	2,5 kVrms	2500 Vrms	2500 Vrms	2,5 kVrms	2,5 kVrms
Rychlost přenosu dat	1 Mbps	1 Mbps	1 Mbps	1 Mbps	10 Mbps	10 Mbps	10 Mbps	90 Mbps	90 Mbps	90 Mbps	90 Mbps
Izolované napájení	Ne	Ne	Ne	Ne	Ne	Ne	Ne	Ne	Ne	Ne	Ne
Počet kanálů	3	3	3	3	3	3	3	3	3	3	3
Vstupy – strana 1/strana 2	3/0	3/0	3/0	3/0	3/0	3/0	3/0	3/0	3/0	3/0	3/0
Typ kanálu	Jednosměrný	Jednosměrný	Jednosměrný	Jednosměrný	Jednosměrný	Jednosměrný	Jednosměrný	Jednosměrný	Jednosměrný	Jednosměrný	Jednosměrný
Přechodná imunita v běžném režimu (min)	25 kV/µs	25 kV/µs	25 kV/µs	25 kV/µs	25 kV/µs	25 kV/µs	25 kV/µs	25 kV/µs	25 kV/µs	25 kV/µs	25 kV/µs
Zpoždění propagace tpLH & tpHL (Max)	100 ns, 100 ns	100 ns, 100 ns	100 ns, 100 ns	100 ns, 100 ns	50 ns, 50 ns	50 ns, 50 ns	50 ns, 50 ns	32 ns, 32 ns	32 ns, 32 ns	32 ns, 32 ns	32 ns, 32 ns
Zkreslení šířky pulzu (Max)	40ns	40ns	40ns	40ns	3ns	3ns	3ns	2ns	2ns	2ns	2ns
Čas vzestupu / pádu (typ)	2,5 ns, 2,5 ns	2,5 ns, 2,5 ns	2,5 ns, 2,5 ns	2,5 ns, 2,5 ns	2,5 ns, 2,5 ns	2,5 ns, 2,5 ns	2,5 ns, 2,5 ns	2,5 ns, 2,5 ns	2,5 ns, 2,5 ns	2,5 ns, 2,5 ns	2,5 ns, 2,5 ns
Napětí - Napájení	2.7V ~ 5.5V	2.7V ~ 5.5V	2.7V ~ 5.5V	2.7V ~ 5.5V	2.7V ~ 5.5V	2.7V ~ 5.5V	2.7V ~ 5.5V	2.7V ~ 5.5V	2.7V ~ 5.5V	2.7V ~ 5.5V	2.7V ~ 5.5V
Provozní teplota	-40-C ~ 105-C	-40-C ~ 105-C	-40-C ~ 105-C	-40-C ~ 105-C	-40-C ~ 105-C	-40-C ~ 105-C	-40-C ~ 105-C	-40-C ~ 105-C	-40 stupeň ~ 125 stupňů	-40-C ~ 105-C	-40-C ~ 105-C
Balíček / pouzdro	WSOP 16	WSOP 16	WSOP 16	WSOP 16	WSOP 16	WSOP 16	WSOP 16	WSOP 16	WSOP 16	WSOP 16	WSOP 16
Balík	Páska a cívka (TR)	Páska a cívka (TR)	Páska a cívka (TR)	Páska a cívka (TR)	Páska a cívka (TR)	Páska a cívka (TR)	Páska a cívka (TR)	Páska a cívka (TR)	Páska a cívka (TR)	Páska a cívka (TR)	Páska a cívka (TR)

APLIKACE:

· Univerzální vícekanálová izolace

· Izolace rozhraní SPI/převaděče dat

· RS-232/RS-422/RS-485 transceivery

· Izolace průmyslové sběrnice

· Automobilový systém

OBECNÝ POPIS:

ADuM1300/ADuM1301¹jsou tříkanálové digitální izolátory založené na technologii Analog Devices, Inc., iCoupler®. Kombinací vysokorychlostního CMOS a technologie monolitického transformátoru poskytují tyto izolační komponenty vynikající výkonnostní charakteristiky lepší než alternativy, jako jsou optočleny.

Tím, že se vyloučí použití LED a fotodiod, odstraňují zařízení iCoupler konstrukční potíže běžně spojené s optočleny. Typické obavy o optočleny týkající se nejistých přenosových poměrů proudu, nelineárních přenosových funkcí a vlivů teploty a životnosti jsou eliminovány jednoduchými digitálními rozhraními iCoupler a stabilními výkonnostními charakteristikami. Potřeba externích ovladačů a dalších diskrétních komponent je u těchto produktů iCoupler eliminována. Zařízení iCoupler navíc spotřebují jednu desetinu až jednu šestinu výkonu optočlenů při srovnatelných přenosových rychlostech signálu.

Izolátory ADuM1300/ADuM1301 poskytují tři nezávislé izolační kanály v různých konfiguracích kanálů a přenosových rychlostech (viz Objednací příručka). Oba modely pracují s napájecím napětím na obou stranách v rozsahu od 2,7 V do 5,5 V, což zajišťuje kompatibilitu se systémy s nižším napětím a umožňuje funkci přenosu napětí přes izolační bariéru. Kromě toho ADuM1300/ADuM1301 poskytuje nízké zkreslení šířky pulzu (<2ns for CRW grade) and tight channel-to-channel matching (<2ns for CRW grade). Unlike other optocoupler alternatives, the ADuM1300/ADuM1301 isolators have a patented refresh feature that ensures dc correctness in the absence of input logic transitions and when power is not applied to one of the supplies.
