SI823H3AD-IS3R

Ovladač izolační brány SI823H3AD-IS3R je komponenta pro automobilový průmysl, která mění hru a nabízí bezkonkurenční všestrannost, bezpečnost a výkon.

Odeslat dotaz

Popis

Technické parametry

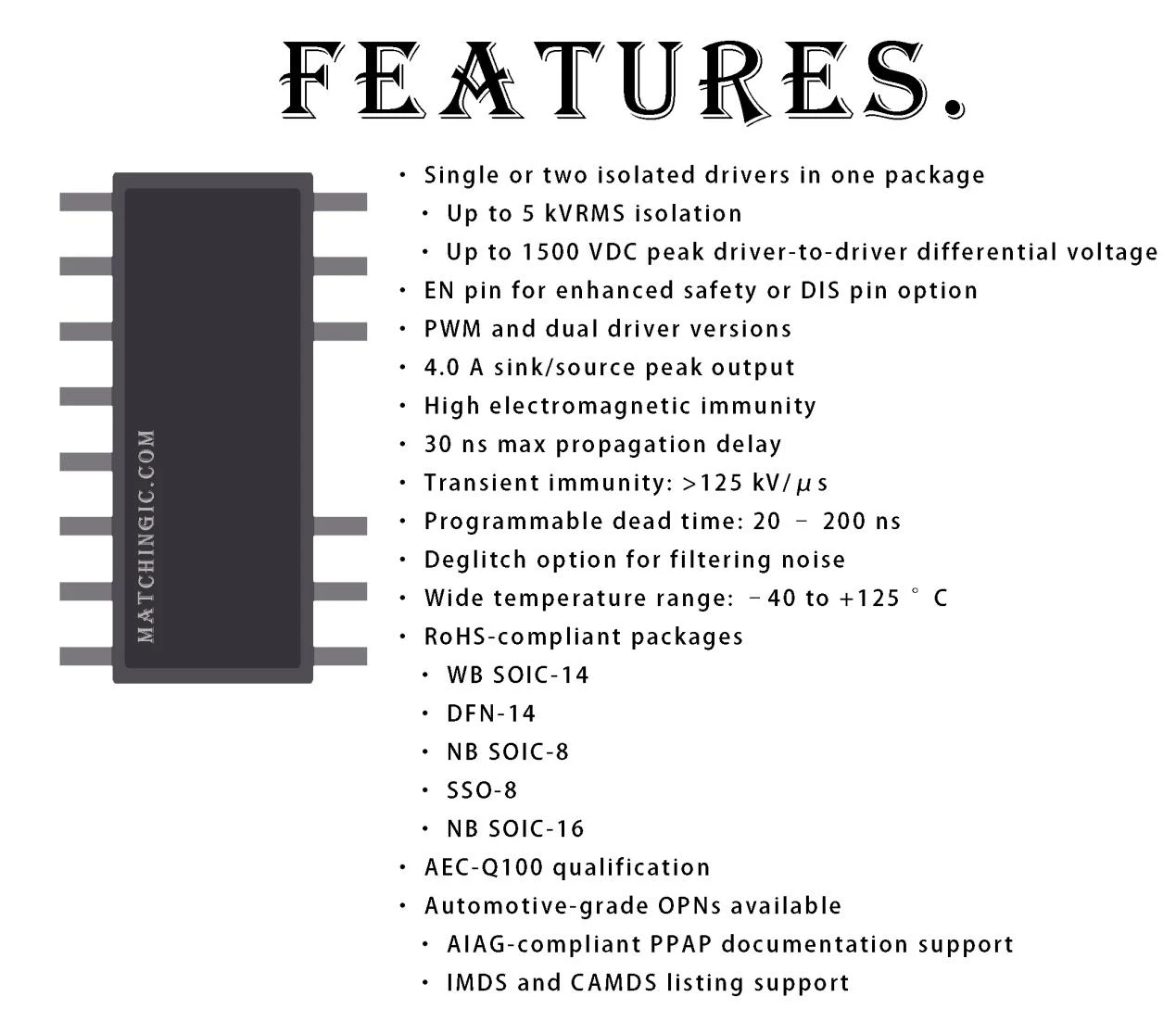

Ovladač izolační brány SI823H3AD-IS3R vyniká v automobilovém průmyslu, nabízí izolaci až 5 kVRMS, špičkové rozdílové napětí mezi driverem a driverem 1500 V DC, špičkový výstup 4,0 A a působivé maximum 30 ns šíření zpoždění. Tato pokročilá součást nabízí klíčové funkce požadované pro vysoce výkonné automobilové aplikace a zajišťuje jak bezpečnost, tak efektivitu. Jeho široký teplotní rozsah, soulad s automobilovými standardy a možnosti, jako je programovatelná mrtvá doba a filtrování hluku, z něj činí zásadní součást při řízení inovací a spolehlivosti v oblasti automobilových technologií.

product-1269-1103

Související produkty:

Mfr Part	SI823H3AD-AS3	SI823H3AD-AS3R	SI823H3AD-IS3	SI823H3AD-IS3R
Popis	DVR DGTL ISO GATE	DVR DGTL ISO GATE	DVR DGTL ISO GATE	DVR DGTL ISO GATE
Skladem	30000	30000	30000	30000
Stav produktu	Aktivní	Aktivní	Aktivní	Aktivní
Technika	Kapacitní spojka	Kapacitní spojka	Kapacitní spojka	Kapacitní spojka
Počet kanálů	2	2	2	2
Napěťová izolace	2500 Vrms	2500 Vrms	2500 Vrms	2500 Vrms
Přechodná imunita v běžném režimu (min)	125 kV/us	125 kV/us	125 kV/us	125 kV/us
Zpoždění propagace tpLH / tpHL (Max)	30 ns, 58 ns	30 ns, 58 ns	30 ns, 58 ns	30 ns, 58 ns
Proud - Output High, Low	4A, 4A	4A, 4A	4A, 4A	4A, 4A
Napětí - Napájení	6V ~ 30V	6V ~ 30V	6V ~ 30V	6V ~ 30V
Provozní teplota	-40-C ~ 125-C	-40-C ~ 125-C	-40-C ~ 125-C	-40-C ~ 125-C
Balíček / pouzdro	WSOP 14	WSOP 14	WSOP 14	WSOP 14
Balík	Páska a cívka (TR)	Páska a cívka (TR)	Páska a cívka (TR)	Páska a cívka (TR)

Průmyslové aplikace:

• Systémy dodávky energie

• Systémy řízení motoru

• Izolované zdroje stejnosměrného a stejnosměrného proudu

• Systémy řízení osvětlení

• Solární a průmyslové střídače

Automobilové aplikace:

• Palubní nabíječky

• Systémy správy baterií

• Nabíjecí stanice

• Trakční měniče

• Hybridní elektrická vozidla

• Bateriová elektrická vozidla

OBECNÝ POPIS:

Si823Hx kombinuje dva izolované hradlové ovladače do jednoho balíčku pro vysoce výkonné aplikace. Si823Hx obsahuje zařízení s jedním nebo dvěma řídicími vstupy s nezávislými výstupy nebo výstupy na horní/dolní straně. Tyto ovladače mohou pracovat se 3.{5}} – 5,5 V vstupním VDD a maximálním napájecím napětím měniče 30 V.

Si823Hx je ideální pro řízení výkonových MOSFETů a IGBT používaných v široké škále aplikací spínaného napájení a řízení motoru. Tyto ovladače využívají patentovanou technologii křemíkové izolace Skyworks, která podporuje až 5 kVRMS po dobu 1 minuty izolačního napětí. Tato technologie umožňuje vysoké CMTI (125 kV/µs), nižší zpoždění a šikmost šíření, malé odchylky s teplotou a stářím a nízkou shodu mezi částmi.

Jedinečná architektura koncového stupně je vybavena posilovacím zařízením, které poskytuje vyšší vytahovací schopnost v oblasti Millerovy plošiny vypínače zátěže pro podporu rychlejších časů zapnutí. Tato rodina ovladačů také nabízí některé jedinečné funkce, jako je ochrana proti přehřátí, detekce chyb podpěťového uzamčení výstupu (UVLO), programovatelnost mrtvého času a ovladače odolné proti selhání s výchozí nízkou hodnotou v případě ztráty napájení na vstupní straně. Řada Si823Hx nabízí delší životnost a výrazně vyšší spolehlivost ve srovnání s opto-spojenými pohony brány.

Automotive Grade je k dispozici. Tyto produkty jsou vyráběny za použití specifických toků pro automobilový průmysl ve všech krocích výrobního procesu, aby byla zajištěna robustnost a nízká defektnost vyžadovaná pro automobilové aplikace.
